平板閘閥是一種關閉件為平行閘板的滑動閥。其關閉件可以是單閘板或是其間帶有撐開機構的雙閘板。閘板向閥座的壓緊力是由作用于浮動閘板或浮動閥座的介質壓力來控制。

訂購熱線：400-1800-803

產品采用標準

設計標準：JB/T5298 API 6D ASME B16.34

結構長度：法蘭：GB/T12221 JB/T5298 API6D ASME B16.10

焊接：GB/T15188.1 API6D ASME B16.10

法蘭連接：GB/T9113 JB/T79 ASME B16.5 MSS SP44

對焊端：GB/T 12224 ASME B16.25

試驗和檢驗：JB/T 9092 API 6D API 598

性能規范

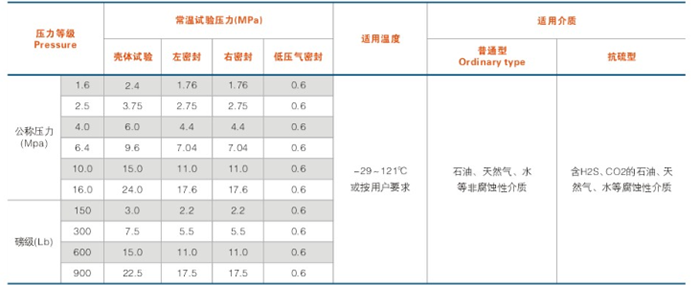

平板閘閥性能規范

產品結構圖

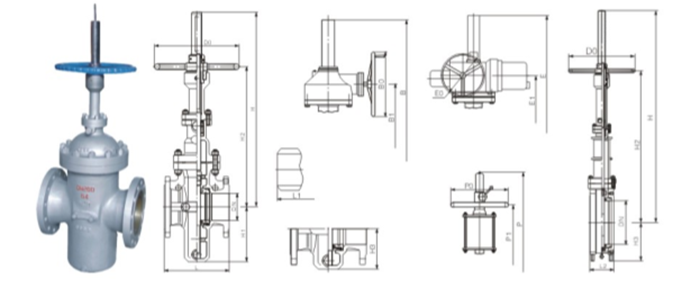

平板閘閥產品結構圖

參數規格

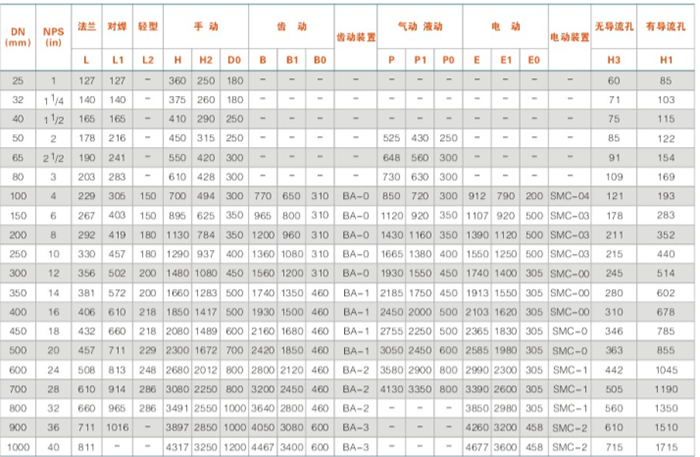

平板閘閥主要外形尺寸及重量
