清管閥
清管閥是一種主要用石油、天然氣、化工品及其它液體輸送管線中清管作業的新型裝置。
訂購熱線：400-1800-803
產品簡介
清管閥是一種主要用石油、天然氣、化工品及其它液體輸送管線中清管作業的新型裝置。進行清管器的發射、接收作業，用于管道內壁的機械清潔（除污、除銹、清除管道內異物物等）、分隔不同產品，已在油氣田、化工、碼頭、油氣儲運庫及海上平臺得到廣泛的應用。
產品結構特點
清管閥具有三種類型以適應不同的作業需要。
1、I型清管裝置：
I 型是清掃管道用的標準型清管閥。裝置通較管道內徑稍大，起到發射和接收清管器的功能同時具備截斷功能。
2、II型清管裝置：
II型是一種帶旁通的清管閥，裝置通較管道內徑稍大，在空心球體上垂直于球孔方向開設兩個圓型通道，這種結構保證即便在發射或接收清管器時清管閥也不會發生斷流，II型清管閥不能當作截斷閥使用。
3、III型清管裝置：
III型型主要是隔離和按序輸送介質，防止介質混合清管閥。裝置通較管道內徑稍大，并且在接收清管閥的球孔內有一個附加密封，保證隔離清管器到達接收清管閥時形成密封。
工作原理

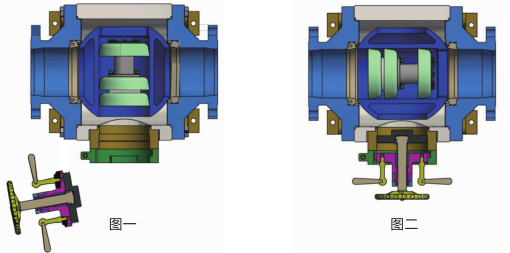

本裝置密封原理與球閥相同，在彈簧與介質共同作用下，使兩側閥座靠緊球體，密封通道與閥體中腔隔開。通過旋轉球體來完成清管器的裝入、發射和接收、取出。當球體通道對著快開盲板時可裝入、取出清管器（見圖一）；球體旋轉90度后，當球體通道與管道一致時在介質作用下可發射、接收清管器（見圖二）。
