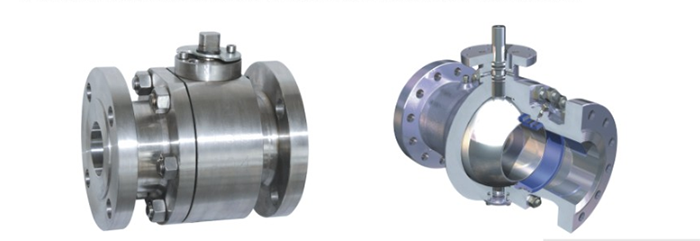

分體式煤灰煤漿控制閥
1.單閥座固定球結構，實現全壓差下嚴密切斷和準確調節。
2.進出口流道HVOF+410/2205硬化襯套流道，抗沖刷更耐磨，順暢防堵塞。
3.球芯表面HVOF噴涂碳化鎢WC硬化處理；出口端擴散通道和特殊調節窗口流道；閥座實體硬質合金。
訂購熱線：400-1800-803
結構特點
1.單閥座固定球結構，實現全壓差下嚴密切斷和準確調節。
2.進出口流道HVOF+410/2205硬化襯套流道，抗沖刷更耐磨，順暢防堵塞。
3.球芯表面HVOF噴涂碳化鎢WC硬化處理；出口端擴散通道和特殊調節窗口流道；閥座實體硬質合金。
技術參數和性能
公稱通徑：DN50、DN80、DN100、DN150、DN200、DN250、DN300；
公稱壓力：Class600、Class900；
連接形式：法蘭連接符合ANSI 16.5；
使用溫度：-29 ~ +300℃；
流量特性：等百分比；
執行機構：RB系列氣動執行機構；
泄露等級：符合標準ANSI B16.104 IV或V級的要求。

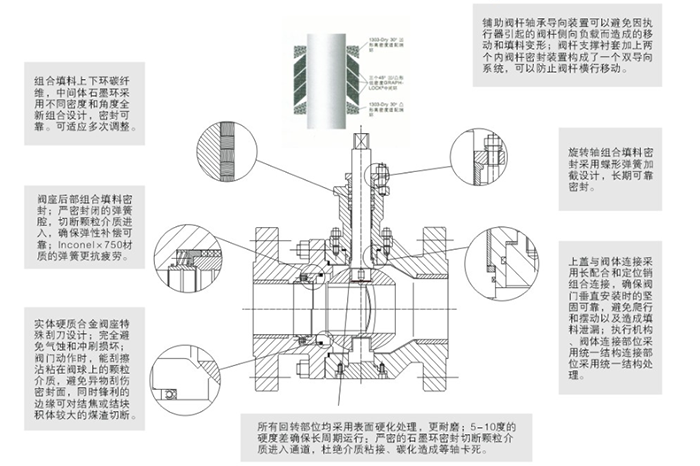

產品結構圖
結構尺寸圖
閥體組件的基本參數

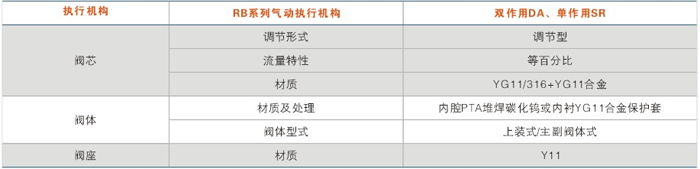

執行機構和閥體組件形式

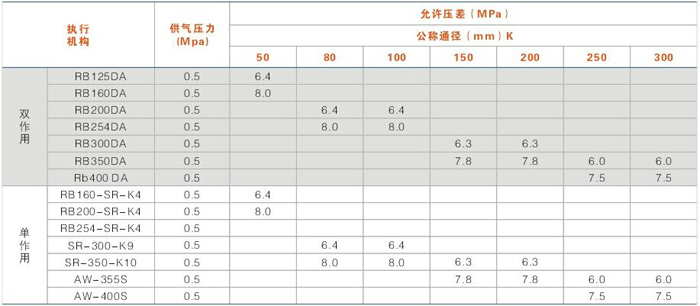

允許壓差
額定CV值

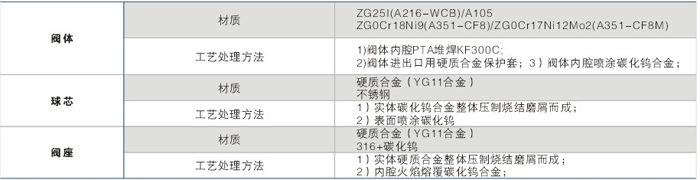

閥體及閥內件材質及工藝處理方式
